[MSX2] FS-A1 전원 개조

[MSX2] FS-A1 전원 개조입니다.

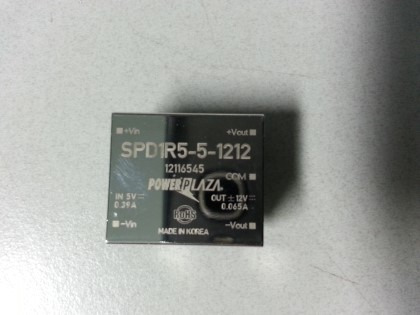

5V를 12V로 변환해 주는 컨버터입니다.

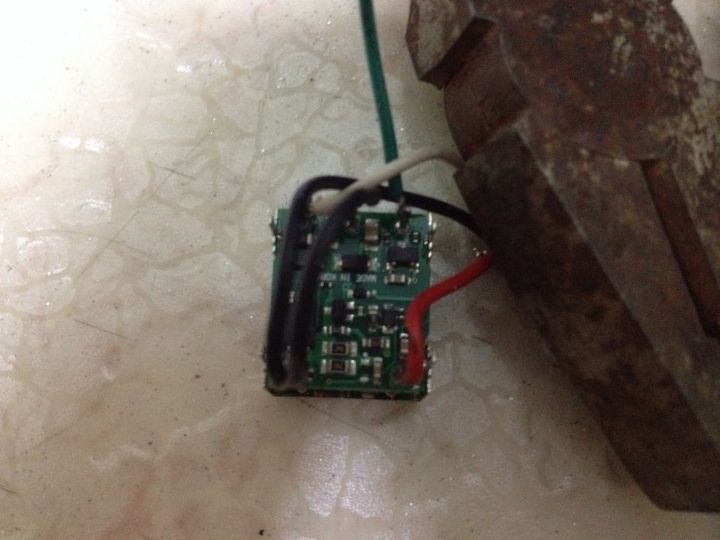

연결 방법

빨강(+5v) -> +Vn
검정(GND) -> -Vn 과 COM 을 모두 연결 (컨버터에는 CCM이라고 표시되어 있음. 잘못표기됨)
녹색(+12v) <- +Vout
흰색(-12v) <- -Vout

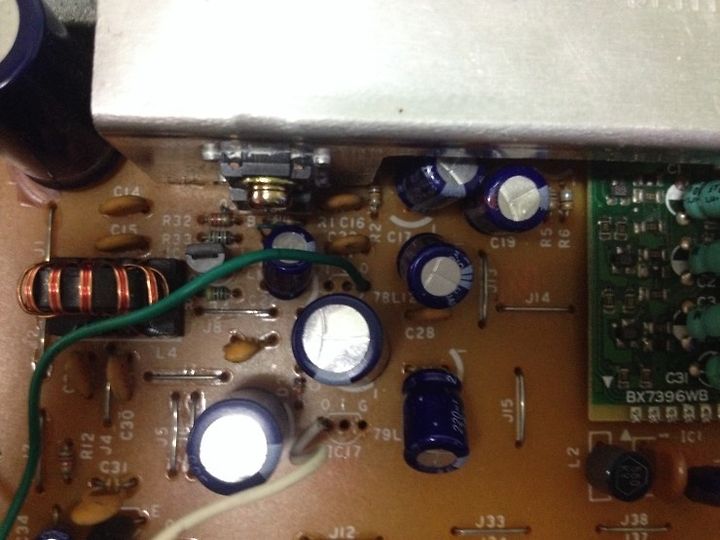

기판의 전원에서 변환되어 들어오는 +5V(빨강), GND(검정)를 연결하고  IC 16과 IC 17의 레귤레이터를 제거해준 후 +12V(녹색), -12(흰색)를 각각의 O에 연결해 납땜합니다. 레귤레이터를 제거 안 할 경우 FM 팩을 꽂았을 때 화면이 안들어오는 증상이 있거나 기타 다른 롬팩을 꽂았을 때 화면이 안들어 오거나 흑백화면에 줄무늬 현상이 있습니다.





전원을 연결 합니다.

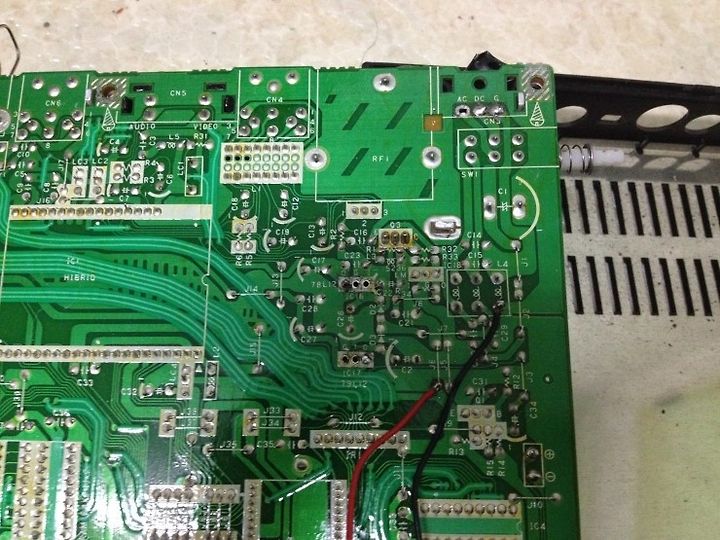

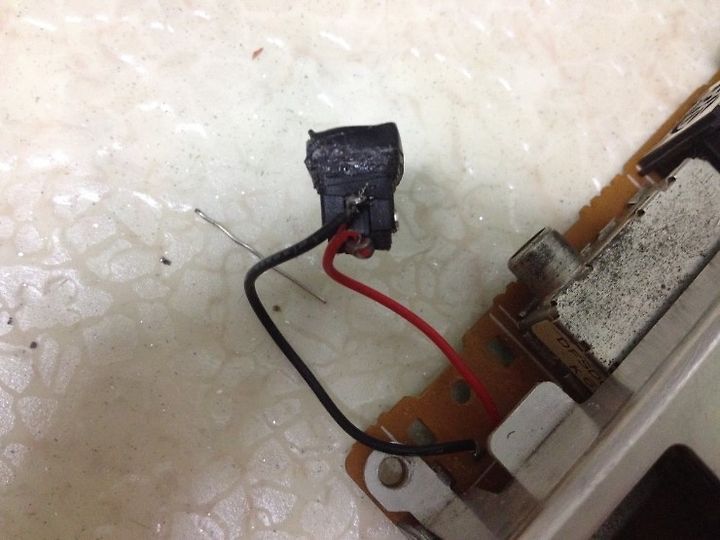

기판에는 DC(빨강색), G(검정색)를 연결하고 DC잭에는 중간(검정색), 끝(빨강색)을 연결합니다.

아답터는 9V 1.5A SMPS 아답터를 이용했습니다.
