[MSX] SCC 메가 플래쉬 롬(SCC Mega Flash ROM) 제작 방법
SCC 메가 플래쉬 롬(SCC Mega Flash ROM)을 제작하는 방법입니다.
재료
- SCC 음원칩이 탑재된 MSX용 카트리지
- 3.3K 저항
- 스위치
- 인두 및 납
제작 방법

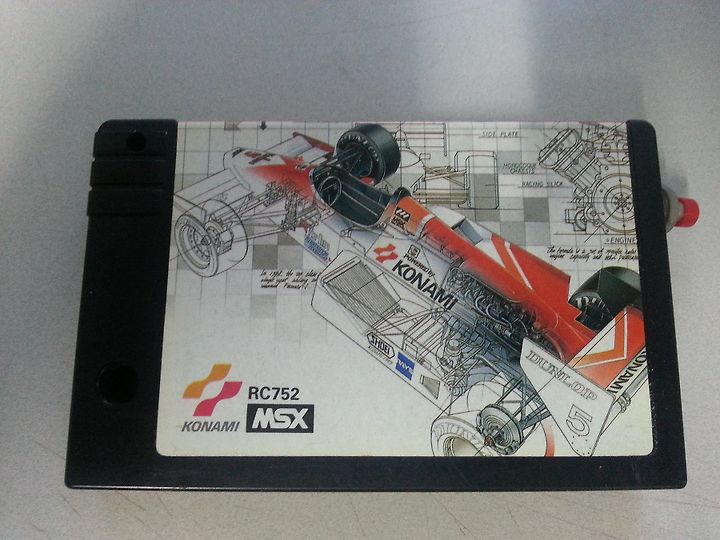

SCC 메가 플래쉬 롬(SCC Mega Flash ROM)의 정면입니다.

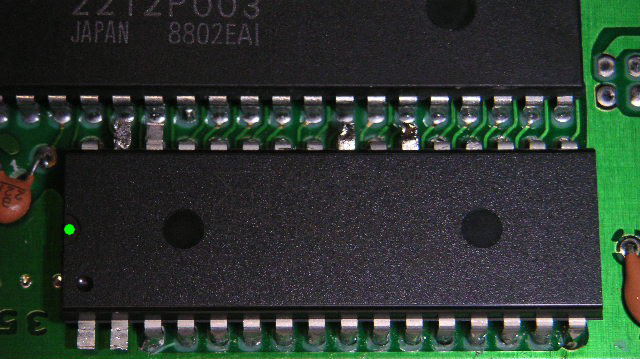

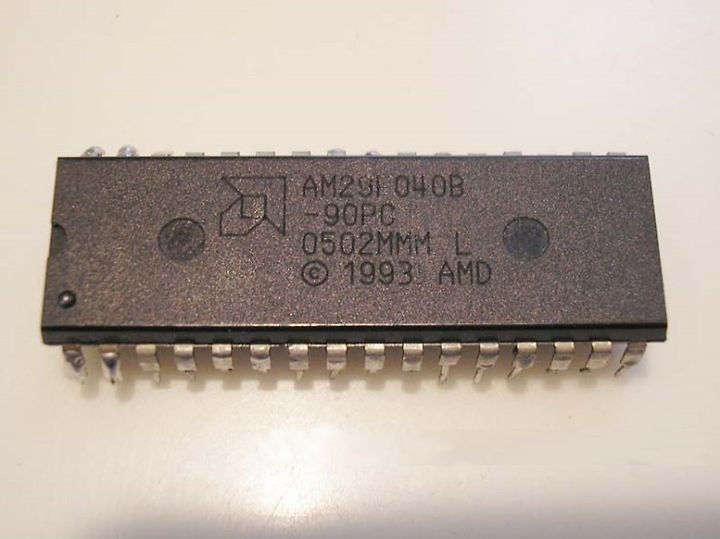

SCC 메가 플래쉬 롬(SCC Mega Flash ROM)에 사용 된 플래쉬 롬 AMD AM29F040B-90PC 입니다.

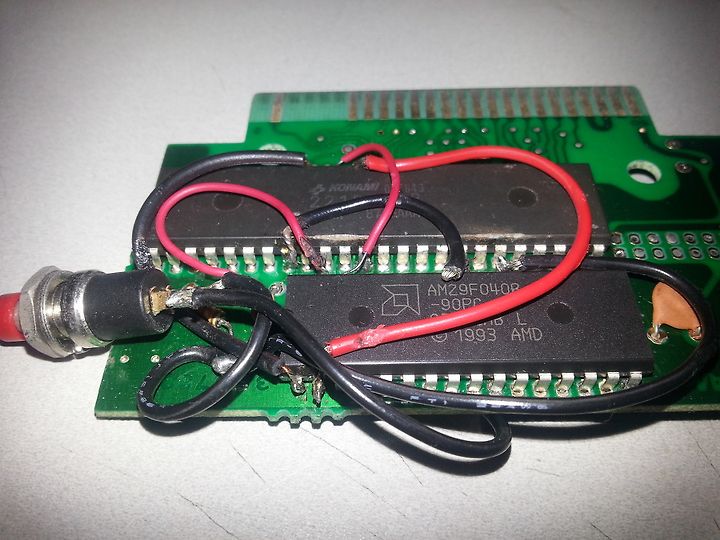

플래쉬 롬 AMD AM29F040B-90PC의 다리를 정리한 후 납땜합니다.

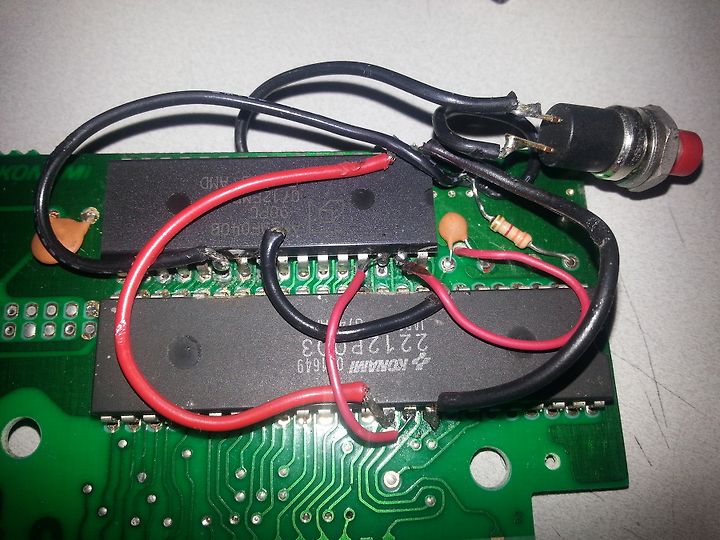

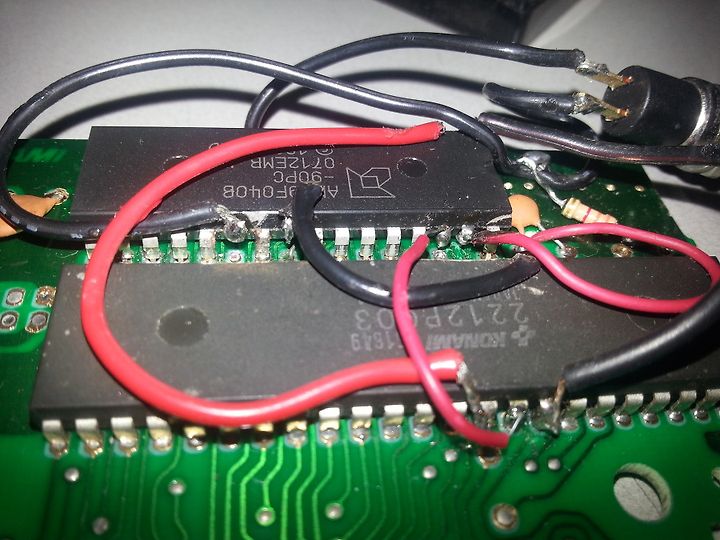

PCB 전면입니다. 원래있던 롬을 제거하고 플래쉬 롬을 장착한 후 쉴드선으로 연결한 상태입니다.

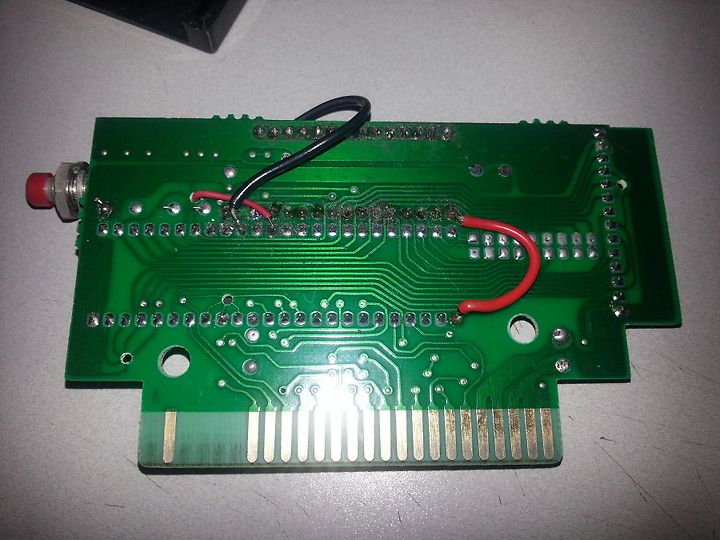

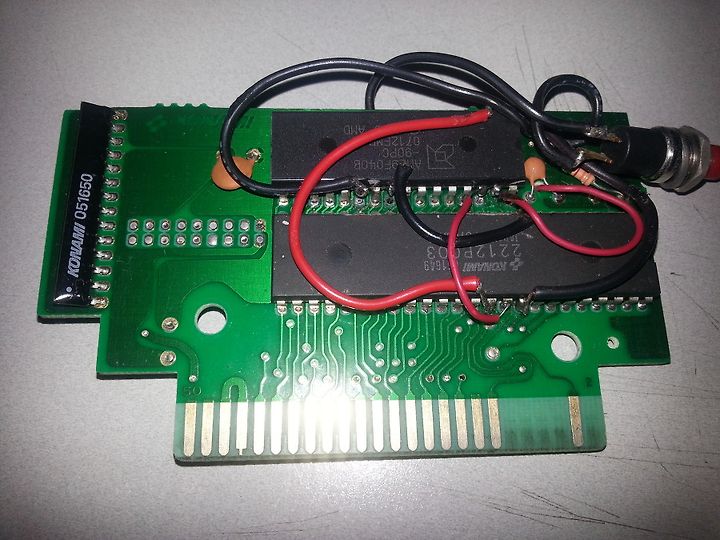

PCB 후면입니다.

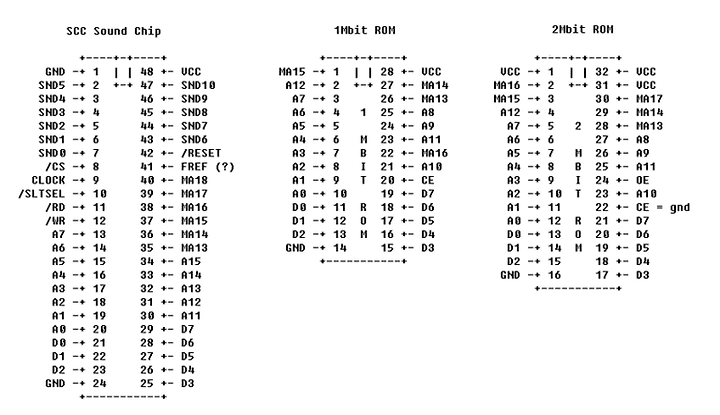

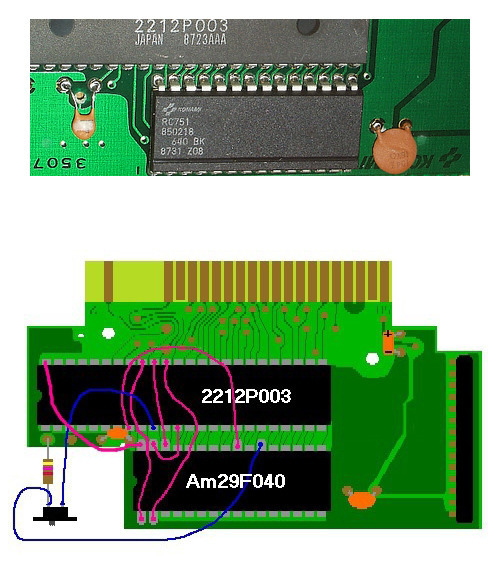

SCC와 원래 장착되어 있는 메가롬의 핀배열입니다.

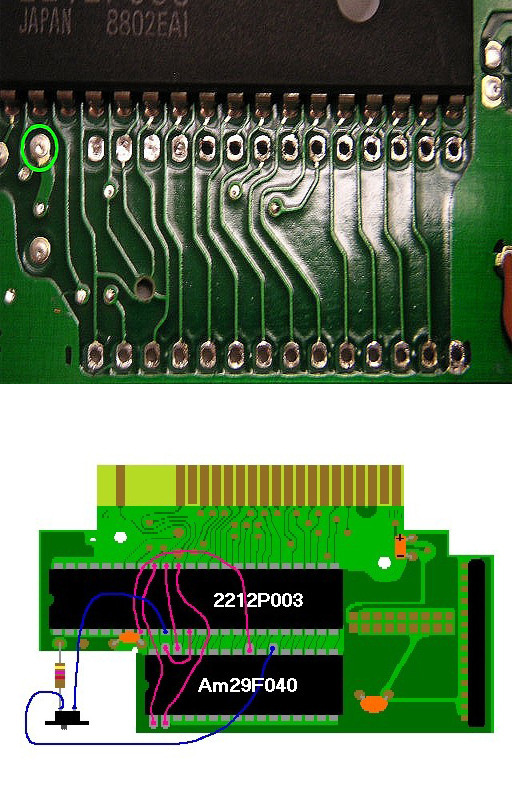

플래쉬 롬의 핀배열. 원래 박혀있던 롬과 일치하는 핀이 대부분이니 장착후 일치하지 않은 부분만 납땜해주면 됩니다.

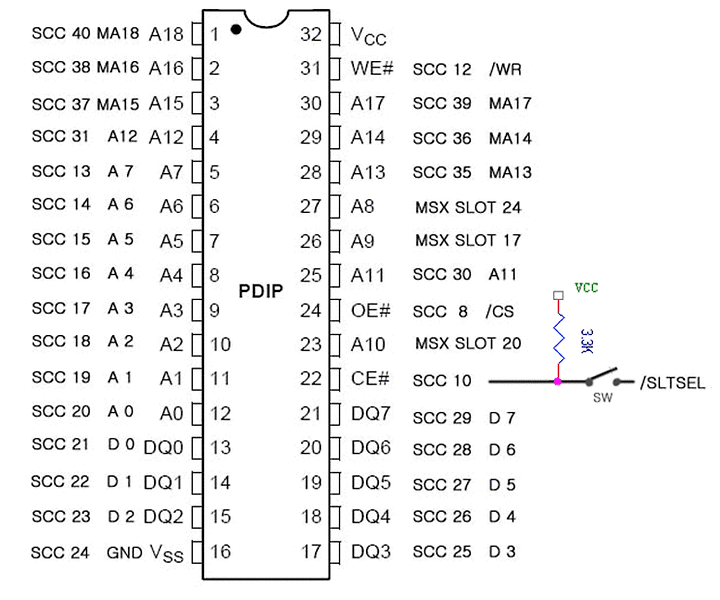

회로도
1. 플래쉬 롬의 1번 다리에서 SCC칩의 40번 다리를 연결 (A18)
2. 플래쉬 롬의 30번 다리에서 SCC칩의 39번 다리를 연결 (A17)
3. 플래쉬 롬의 2번 다리에서 SCC칩의 38번 다리를 연결 (A17)
4. 플래쉬 롬의 24번 다리에서 SCC칩의 8번 다리를 연결 (/OE)
5. 플래쉬 롬의 31번 다리에서 SCC칩의 12번 다리를 연결 (/WR)
6. VCC와 스위치의 On 사이에 3.3K 저항을 납땜
7. 저항이 있는 스위치에서 플래쉬롬의 22번 다리를 연결
8. 스위치의 Off에 SCC칩의 10번 다리(/SLTS)를 연결
비고 : 32번 구멍이 없는 카트리지 모델의 경우 플래쉬 롬의 칩에서 32번 다리를 들어 올린 후 SCC칩의 48번 다리를 연결 (/VCC)
32번 구멍있는 카트리지 모델의 경우는 연결 안해도 작동하나 위의 제작 방법 사진에서는 연결을 하였습니다.
완성 후 사용법
메가 플래쉬 롬(Mega Flash ROM) 주소
http://personales.mundivia.es/mpazos/flashrom/index2.html
다음의 주소에서 OPF.COM을 다운 받습니다.
http://personales.mundivia.es/mpazos/flashrom/OPF.COM
OPF.zip
opf_eng.txt
MSX-DOS 디스켓 또는 MMC/SD의 SD 카드에 OPF.COM과 rom 파일을 넣습니다. 슬롯 1에 메가 플래쉬, 디스크 드라이브에 MSX-DOS 디스켓 또는 슬롯 2에 MMC/SD를 넣고 메가 플래쉬의 스위치를 오프(off)합니다. 도스가 나타나면 다시 메가 플래쉬의 스위치를 온(on)합니다. OPF xxx.rom 명령을 넣습니다. MSX 전원을 껏다 다시키면 프로그램이 나타납니다.
참고 사이트 : http://www.msxvillage.fr/articles/index.php?url=/2-bricolage/51-fabriquer-sa-mega-flashrom-scc
