[MSX2] FS-A1mkII 전원 개조
[MSX2] FS-A1mkII 전원 개조 방법입니다.
전원 공급 방법
FS-A1의 기존 AC 어댑터는 DC 9V와 AC 18V로 구성되어있고, 기계 내부에서 DC 9V에서 +5V를 AC 18V에서 ±12V를 만들게 되어 있습니다. 이렇게 하는 것도 좋지만, 집에 DC 5V 출력 어댑터가 있다면, +5V에 대해서는 이를 직접 사용할 수 있습니다.
또한 AC쪽이 의외로 만들기 어려운 면이 있습니다. 따라서 ±12V 대해서는 DC-DC 컨버터에서 만들어 주고 AC는 제작하지 않아도 됩니다. 직접 ±12V를 내는 것이 좋지만, DC-DC 컨버터가 부하없이 12V 이상 낼 수 있고, 또한 ±12V 보다 ±15V 쪽이 가격이 저렴했기 때문에 원래부터있는 레귤레이터를 보존하고 ±12V화 하는 것으로 했습니다.

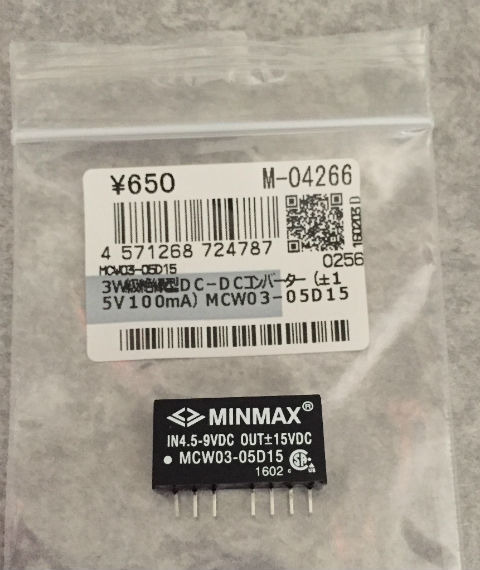

MCW03-05D15 데이터 시트 :
mcw03_series_datasheet.pdf

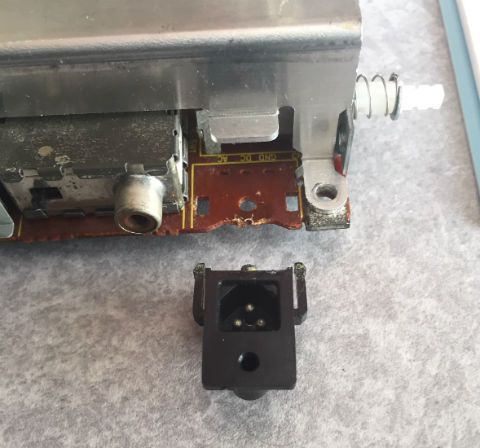

AC 어댑터의 잭을 분리
납 흡수기을 이용하여 원래 있던 3핀 AC 어댑터의 잭을 분리합니다. 5V 출력 어댑터가 박힌 DC잭을 별도로 준비하고 GND와 +5V를 연결합니다. +5V는 원래의 DC 신호에 연결하고 AC 신호에 아무것도 연결하지 않습니다.
다이오드와 트랜지스터의 제거
남겨둬도 해가되지 않지만, 정류용 다이오드(D4, D5)와 트랜지스터(Q1)를 분리합니다. 트랜지스터를 분리한 다음 E와 C를 쇼트(연결)시켜 둡니다.

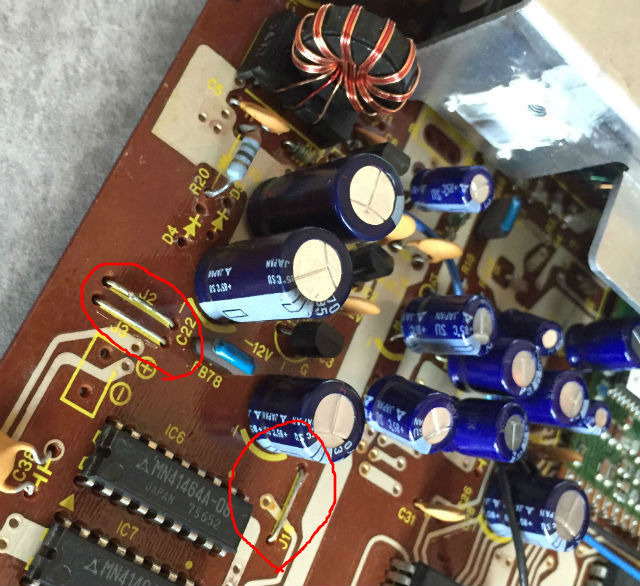

점퍼에 납땜 준비
기판 표면에 있는 점퍼에 납땜을 하는게 편리하기 때문에, GND 신호인 J2, J3와 +5V 신호인 J1의 피복을 흠집 내둡니다.

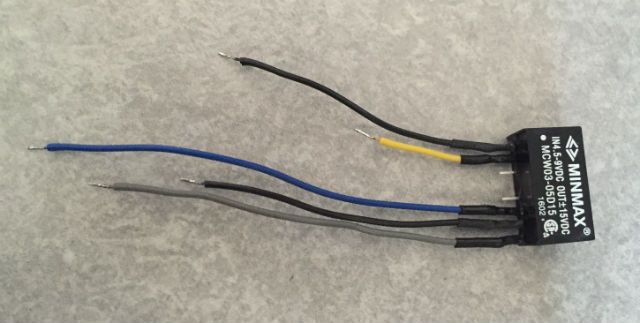

DC-DC 컨버터에 와이어를 납땜
DC-DC 컨버터에 와이어를 납땜합니다. 만약을 위해 열수축 튜브로 보호해야 합니다. 3핀, 4핀은 연결하지 않습니다. (사진에서 위 쪽부터 핀을 참고)

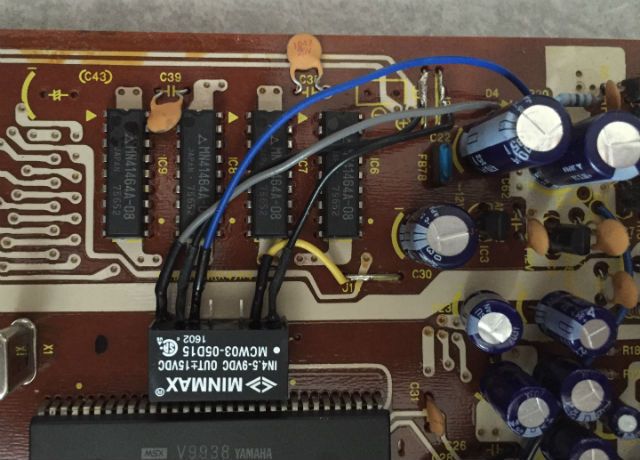

DC-DC 컨버터를 연결
다음과 같이 기판에 납땜합니다.
1 핀 = GND (J2 또는 J3)
2 핀 = +5V (J1)
5 핀 = +15V (D5의 캐소드(양극) 측, 78L15에 연결되는 단자)
6 핀 = GND (J2 또는 J3)
7 핀 = -15V (D4의 캐소드(양극) 측, 79L15에 연결되는 단자)
DC-DC 컨버터는 양면 테이프로 기판에 고정해 둡니다.
아답터

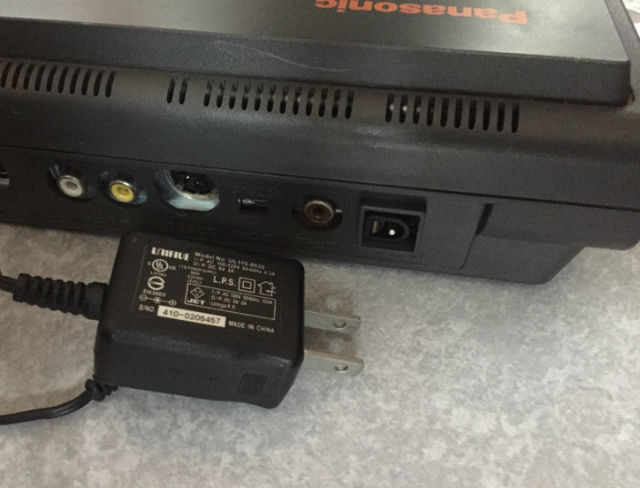

아답터는 DC 9V 1.5A SMPS 아답터를 이용합니다.
동작 테스트와 잭의 고정
동작 테스트하고 문제가 없으면 어댑터 DC잭을 순간 접착제로 고정합니다.
