[MSX] Sinfox 버전 MMC/SD V2.1에서 V2.2로 바꾸는 방법

Sinfox 버전 MMC/SD V2.1에서 V2.2로 바꾸는 방법입니다.

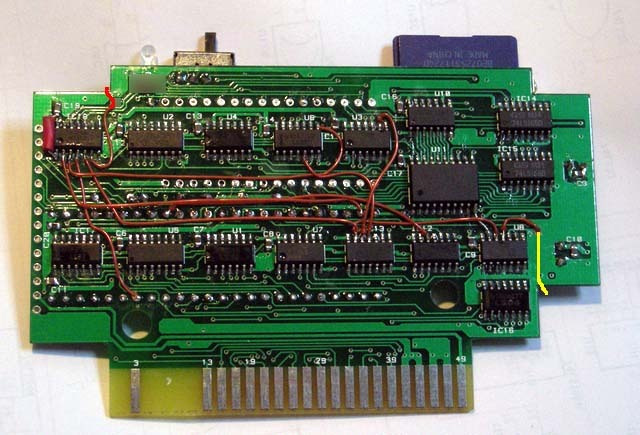

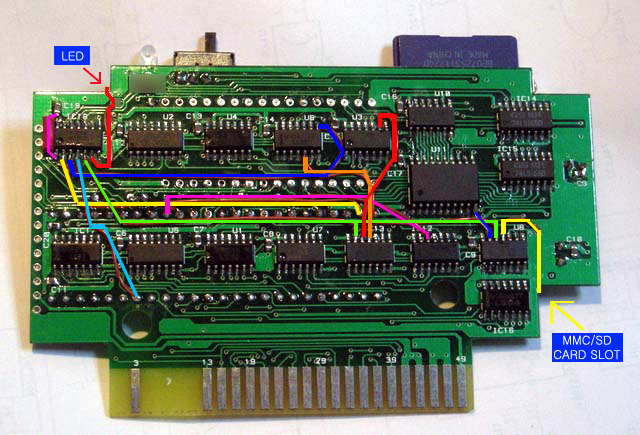

1. 다음의 사진에서 색깔별로 그려진 선을 보고 기판에 래핑 와이어를 연결합니다.

2. 470Ω(옴) 저항을 연결하고 LED의 왼쪽에 연결합니다.

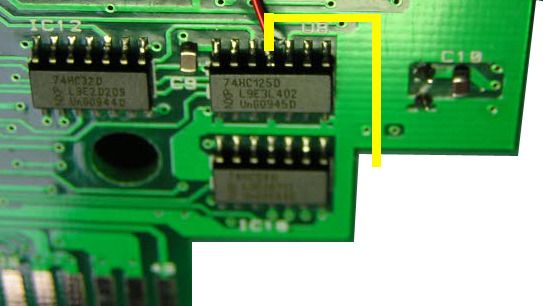

3. 74HC125D의 노란 선 부분을 MMC/SD 카드 슬롯의 2번 핀에 연결합니다.

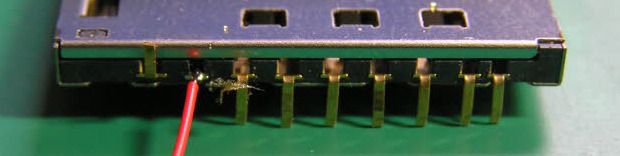

4. MMC/SD 카드 슬롯은 1번, 2번 핀을 자르거나 사용하지 않도록 위로 접어둡니다.

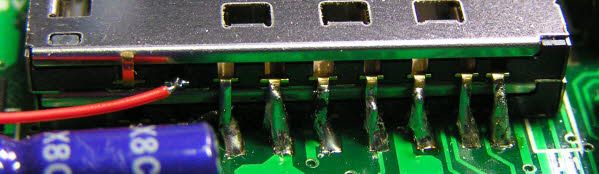

5. MMC/SD 카드 슬롯은 1번, 2번 핀을 제외한 모두를 슬롯1과 같이 납땜합니다.





MMC/SD 2.2 회로도
